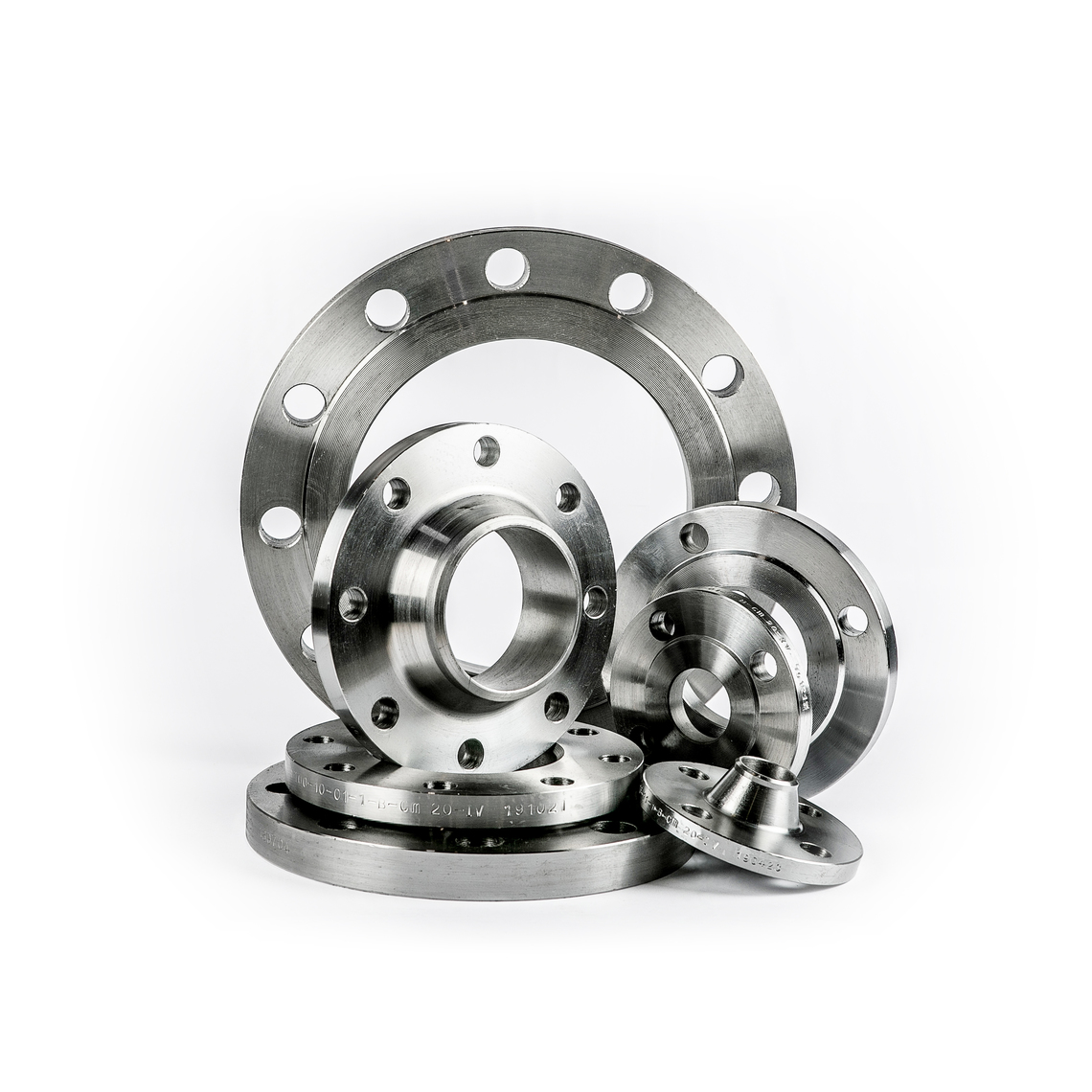

Фланцы стальные плоские и воротниковые

С помощью фланцевых соединений конструируют трубопроводы большой протяженности и сложной формы, с множеством узлов и возможностью подключения измерительной и регулирующей аппаратуры. Такой способ стыковки, в отличие от сварного, используют там, где важна ремонтопригодность и возможность быстро отсоединить или присоединить фрагмент трубопровода. Фланцевые соединения используют при изготовлении трубных узлов на заводе с рентгенографическим и ультразвуковым контролем качества сварного шва.

В нашем каталоге вы можете выбрать арматуру и соединительные элементы для технологических и магистральных трубопроводных систем нефтегазовой и химической промышленности, металлургии, энергетики, ЖКХ.

Разновидности

Фланец – это плоская деталь с центральным отверстием и отверстиями для крепежа. С помощью пары таких деталей можно герметично и надежно соединить трубы, арматуру, вращающиеся элементы, присоединить трубы к емкостям и аппаратам. Такие детали могут быть круглыми или квадратными, изготовленными путем штамповки, резки, литья. Они предусматривают разные способы соединения с трубой и предназначены для разных целей. В этом разделе представлены:
Как регламентирует ГОСТ 33259-2015, фланцы могут иметь разные формы присоединительной поверхности под уплотнитель.

Таблица 1
Исполнение по новому стандарту Исполнение по старому стандарту Расшифровка
B 1 соединительный выступ
E 2 выступ
F 3 впадина
C 4 шип
D 5 паз
K 6 под линзовую прокладку
J 7 под прокладку с овальным сечением
L 8 шип под прокладку из фторопласта
M 9 паз под прокладку из фторопласта

Назначение

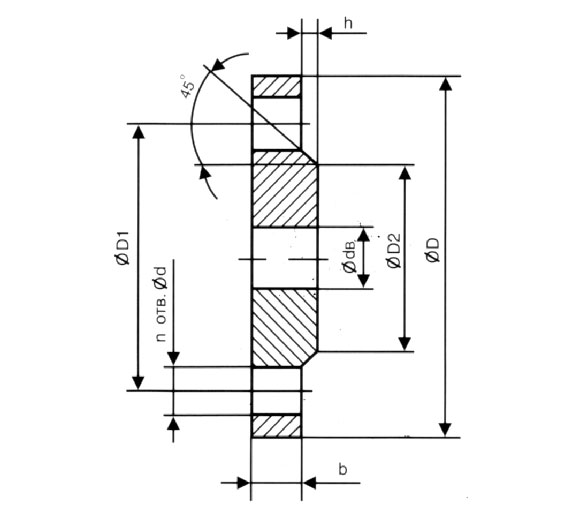

Плоский фланец – диск, который надевают на трубу и соединяют с ней двумя сварными швами по краю обечайки. Экономичен, используется при нагрузке до 25 кгс/см².
Фланцы стальные плоские

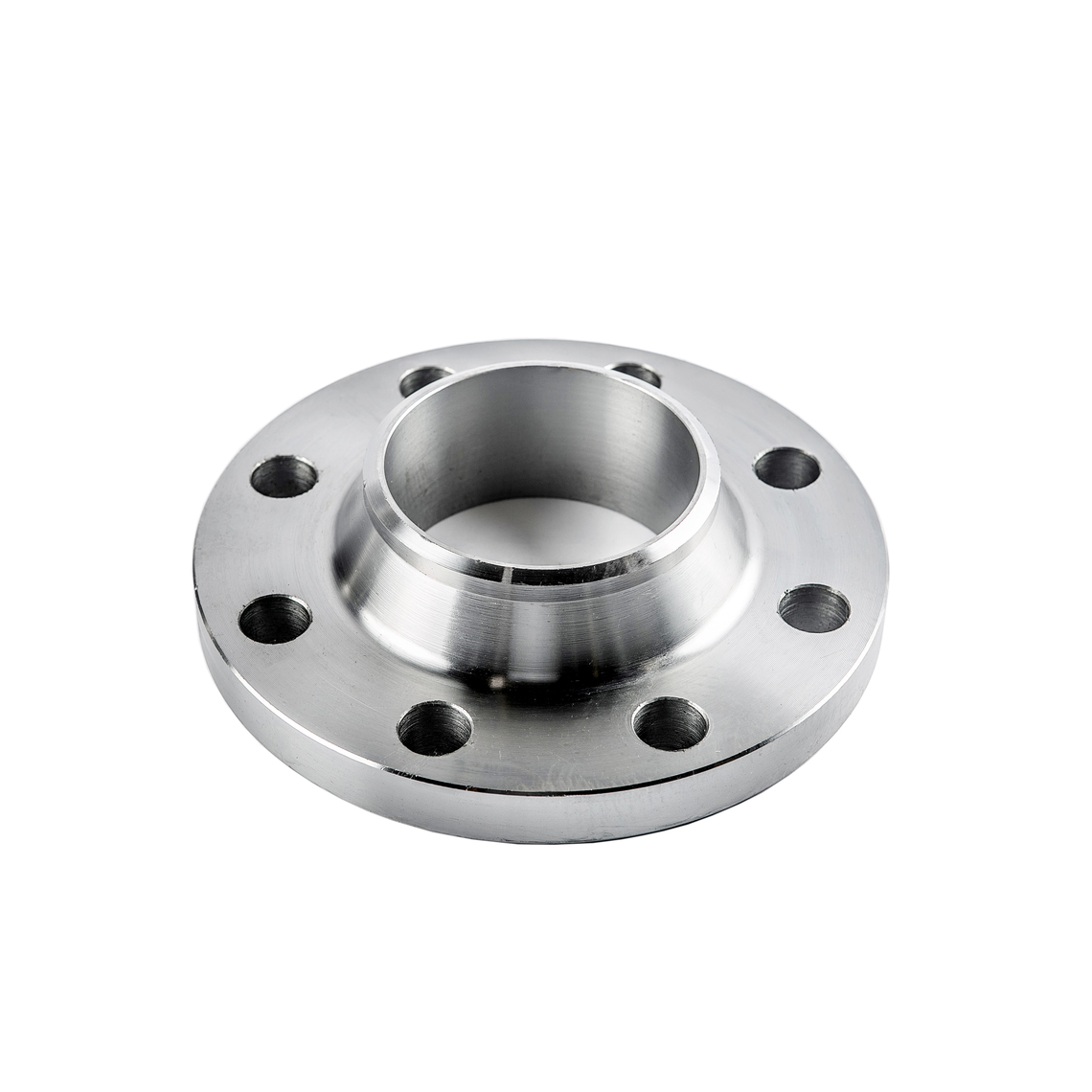

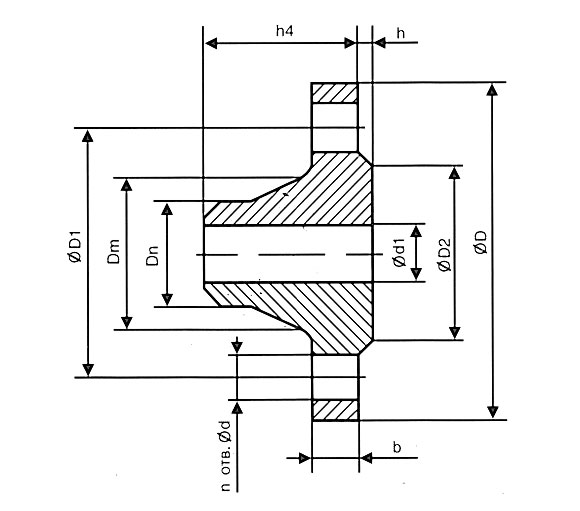

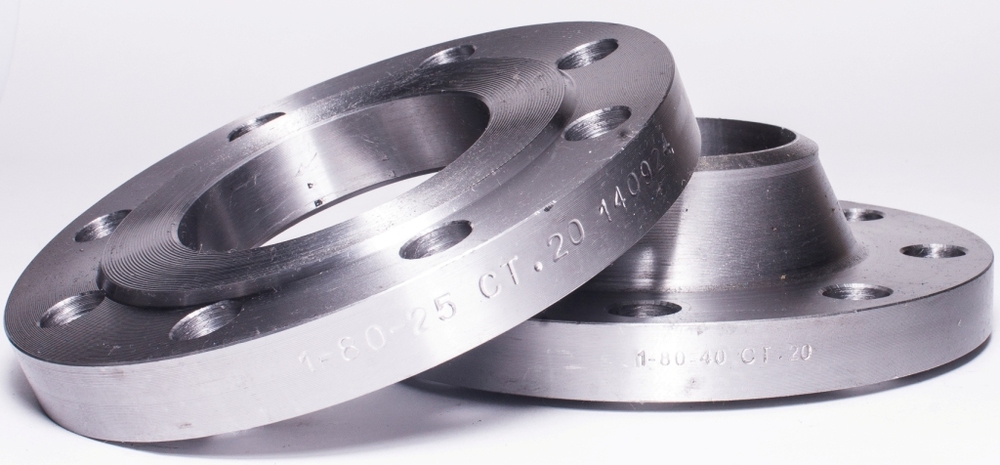

Воротниковый фланец имеет конический выступ – «воротник», или «горловину», к которому по краю приваривается труба. «Воротник» передает на нее усилие, что снижает концентрацию напряжения у его основания. Устанавливают в магистральных трубопроводах под давлением 200 кгс/см².
Фланцы стальные плоские

Материалы

Физические и химические свойства, которые имеют фланцы из стали, определяются ее маркой.
  1. Фланцы: Сталь 20 – для трубопроводов, коллекторов, приборов, резервуаров. Это качественная углеродистая конструкционная сталь, которая обладает отличной свариваемостью и сохраняет свойства при t -40…+475°С и P ном. до 250 кгс/см2.
  2. Фланцы: 12Х18Н10Т – для криогенных установок и агрессивных рабочих сред, растворов азотной, уксусной, фосфорной кислот, щелочей, солей. Благодаря наличию легирующих элементов, эта конструкционная нержавеющая сталь обладает расширенным температурным диапазоном -270…+610°С и отличной коррозионной стойкостью. Фланцы нержавеющие рассчитаны на более высокое давление.

Состыковка и герметизация соединений

В качестве крепежа во фланцевых соединениях используют болты или шпильки. Их выбор зависит от габаритов, химического состава и условий эксплуатации соединяемых деталей. Метизы можно подобрать по тому же нормативному документу, что и фланцы. Чтобы соединение получилось без перекосов, первую гайку сначала затягивают не до упора и подтягивают только после того, как будут завернуты все остальные. Чтобы дополнительно герметизировать место стыковки, можно использовать прокладки из мягкого материала. Они заполняют микропустоты между соединяемыми плоскостями и не дают просачиваться рабочей жидкости под напором. Например, для уплотнения «соединительных выступов» используют уплотнители из мягкого металла или гофрированные с мягкой набивкой. А при работе с агрессивными веществами используют волновые вкладыши из терморасширенного графита с упругим вторичным уплотнением.
Воротниковые фланцы

Как выбрать фланец стальной приварной (ГОСТ 33259-2015)

Нужно знать:
  • Диапазон рабочих температур, номинальное давление, характеристики рабочей и окружающей среды, а также сорт стали сопрягаемых частей трубопровода.
  • Диаметр трубы.
  • Исполнение присоединительной поверхности.
Характеристики рабочей и окружающей среды влияют на выбор стали, из которого изготовлена деталь (подробнее см. в разделе «Материалы»). Остальные параметры отражены в маркировке. В таблице приведена расшифровка наименований по старым и текущему стандартам.
ВНИМАНИЕ! Вы можете выбрать нужные изделия самостоятельно или обратиться к нашим специалистам, которые подберут нужный тип, размер, форму уплотнительной поверхности согласно действующим стандартам.
Таблица 2
33259-2015 12820-80 и 12821-80
Фланец 1-2-3-4-5-6-7
ГОСТ 33259-2015
1 – номинальный диаметр
2 – номинальное давление
3 – номер типа изделия
4 – номер размерного ряда
5 – исполнение присоединительной поверхности
6 – марка материала
7 – группа контроля
Фланец 1-2-3-4 ГОСТ 12820-80 для типа 01
или 1-2-3-4 ГОСТ 12821-80 для типа 11
1 – исполнение присоединительной поверхности по ГОСТ 12815-80
2 – номинальный диаметр
3 – номинальное давление
4 – марка материала

Например, плоский приварной фланец с соединительным выступом, под диаметр 50 мм, рассчитанный на ном. давление 10 кгс/см2, из стали 20, маркируется так:
  • 50-10-01-1-В-Ст 20-III ГОСТ 33259-2015,
  • 1-50-10 Ст 20 ГОСТ 12820-80.
Мы предлагаем только кованные фланцы по ГОСТ 33259. Ковка является наиболее технологичным методом изготовления. В результате производятся высококачественные изделия, прочные и однородные по своей структуре. Ковка заготовок позволяет избежать раковин в металле, а также формирует более надёжную структуру материала, который не теряет своих свойств при высокотемпературной обработке, сварке. Фланцы, полученные методом ковки, являются наиболее долговечными в эксплуатации. Наши специалисты помогут вам выбрать детали для определенных условий эксплуатации или подобрать замену изношенным элементам, маркированным по старым стандартам.
